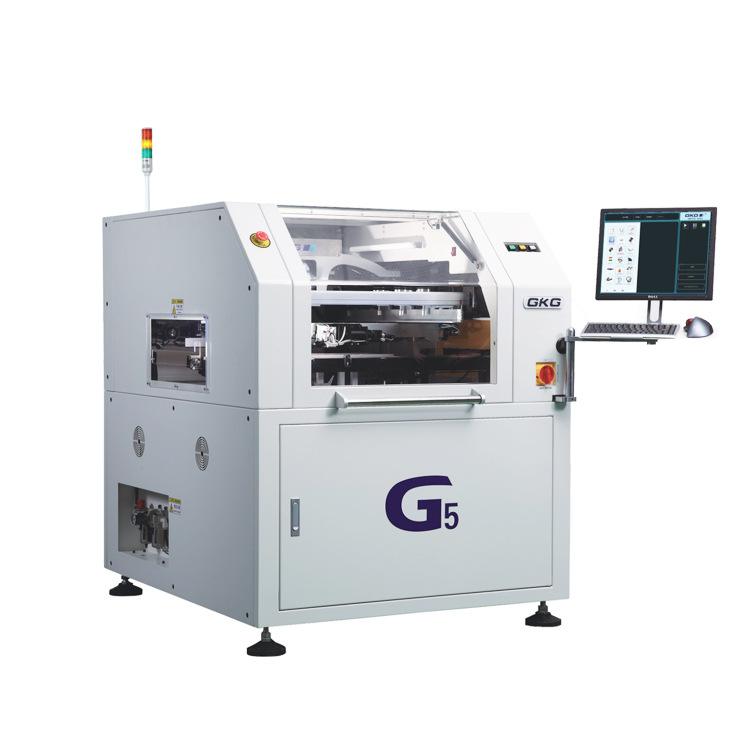

 貼片加工,smt貼片廠,pcba加工廠的全自動印刷機操作手冊

1、 目的：

1.1 規范并指導印錫工正確操作 HTGD 印刷機。

1.2 保證 HTGD 印刷機正常運轉，提高生產效率,延長設備及備件的使用壽命。



2、 范圍：適用GD450 印刷機。



3、 職責：

3.1 全球威科技生產部印錫工負責設備操作、檢查印錫效果及設備日常清潔并做好日保養記錄。

3.2 生產部跟線技術員、工程師負責設備調試、維護，并指導與監督操作人員的操作。

3.3 SMT 技術部保養組負責實施對設備的定期保養與維護，并做好設備定期保養記錄。



4、 開機前準備動作：

4.1 檢查氣壓、電壓是否正常，正常工作氣壓為 4-6.5bar，電壓為 220V； copyright：pcba-smt.cn

4.2 檢查清洗網紙是否用完，清洗液是否已低于容器的 1/3，并及時添加；

4.3 檢查軌道、頂針、刮刀及鋼網是否存在殘留錫渣，并將其清潔干凈；

4.4 確認設備運行軌跡范圍內無雜物，如有，應立即清除，以免造成設備異常損壞；





5、 開機步驟:

5.1 打開機臺右下方部的電源開關(向右扳動開關),接通電源.

5.2 機器進入 WINDOWS 登陸畫面。

5.3 進入機器軟件進行歸零操作。步驟為：是否進行機器歸零→機器正在歸零→機器歸零完成



6、 操作步驟:

6.1 機器歸零后，點擊打開文件選擇生產程序（確認是否與工藝程序名一致）

6.2 單擊機器軟件畫面的制程檢查 PCB 的基本資料，確認 PCB 設置的寬度與實際的 PCB 寬度是否匹配，進出板方向是否正確等 copyright：pcba-smt.cn

6.3 點擊下一頁設置機器的印錫參數與清洗參數是否與工藝要求一致。

6.4 點擊下一頁選擇自動定位選項，放入 PCB 定位→裝鋼網→作 MARK 點。確認無誤后保存 退出。

6.5 安裝刮刀時要注意刮刀不能安裝反并且安裝到位.否則鋼網和刮刀會損壞。

6.6 區分前后刮刀,根據螺絲間距的不同裝在不同位置上,不能相互交換。

6.7 加入適量的錫膏點擊主畫面開始鍵,待機器提示等待進板提示時放板開始印刷。

6.8 在印第一塊板前由跟線技術人員確認刮刀是否裝好，鋼網是否鎖緊。印錫工在確認PCB型號和版本正確后，按工藝要求的方向?qū)⑵浞旁跈C器進板軌道上，開始印刷。

6.9 在印刷過程中,每隔半小時檢查刮刀前的錫膏滾動直徑是否為15mm，每次添加的原則是：少量多次 ，同時鏟回刮刀兩邊的錫膏，放置到刮刀滾動位置，以免兩邊的錫膏停置時間過長出現變質。    在添加錫膏時必須將機器退出自動印刷狀態,錫膏加好后，必須保持機器安全門關閉，以免錫膏內助焊劑揮發過快，影響其印刷質量。印刷完成后，操作工需根據工藝要求檢查產品印刷效果：    是否有少錫/塌陷/拉尖等不良。

6.10 當生產主界面出現清洗紙已用完的提示時則需要更換鋼網紙.更換鋼網紙時需參照機器上所標識的鋼網紙卷繞方向，防止卷錯。更換完成后按RESET鍵。

6.11 自動印錫機必須使用專用的清潔劑（工業酒精），機器須根據工藝要求設置自動清洗鋼網次數及手工清洗要求。

6.12 正常生產過程中不得隨便拆下鋼網，否則需要重新調試機器及對位等，當需要拆下鋼網時,必須先把刮刀上的錫膏鏟掉避免錫膏掉入機器內。

6.13 印錫工放板時要注意 PCB 的進板方向,尤其是雙面板，避免撞壞零件和頂壞鋼網

6.14 在生產過程中，如果機器發出異常聲響（或可能會損傷機器與人時），要立即按緊急停止鍵，并叫技術員或工程師來處理。

6.15 如果生產過程中出現停產 1 小時以上不用開機時，應將錫膏從鋼網中鏟出存放在錫膏瓶里(嚴禁與未使用的新錫膏混裝)，且保持錫膏瓶的蓋子常閉，將鋼網、刮刀清洗放好



7、 關機步驟

7.1 首先退出生產狀態,將機器停止運行，關閉軟件。

7.2 將鋼網上的錫膏收集、保存。

7.3 用鋼網紙沾酒精清洗網板,開口用氣槍吹凈,仔細檢查密間距引腳（如 IC）的開孔,以防堵塞，將刮刀卸下清洗,刮刀應輕拿輕放,以防變形。

7.4 將機器的內外部清潔干凈。

7.5 將機臺電源開關分開(向左扳動到 OFF),關機完畢!



8、機器重點印刷參數設置：項目參數設置備注



9、 注意事項

9.1 擦拭機器外殼不可以使用酒精、洗板水等有腐蝕性的溶劑。

9.2 機器在運作過程中不得打開蓋子，不得將手伸到機器內。

9.3 清潔鋼網時不可以將鋼網抽出一半后壓或爬在鋼網上清潔，易將鋼網進出槽出口處壓變形。

9.4 操作人員不得私自修改機器參數。

9.5 當生產線無計劃時，機器上的刮刀要清洗干凈，并且回庫。

9.6 設備異常時應及時停機(按停止鍵或緊急停止鍵),立即上報現場工程技術人員處理.

9.7 生產線領用刮刀時要根據生產的是有鉛產品還是無鉛產品，有鉛產品的刮刀和無鉛產品的刮刀不可以混用。無鉛產品的刮刀貼有無鉛標示。

9.8 領用錫膏必須按工藝要求，使用過程中加錫膏要采取少量多次的原則，保證錫膏滾動直徑在15MM左右。加完錫膏要及時的把（內蓋，外蓋）蓋蓋住。

9.9 錫膏回庫時要注意把錫膏的內蓋蓋好，填寫好狀態標示，并且要把內部的空氣擠出避免氧化

9.10 錫膏內蓋蓋好之后要把周圍內壁的錫膏用布條或鋼網紙擦干凈。

9.11 回庫到倉庫時要倉庫確認，并用膠紙把瓶口封住在放回冰箱冷藏。
